Bollard marini ad alta resistenza alla trazione, resistenti all'acqua salata, bassi costi di manutenzione, lunga durata

Bollards Marini ad Alta Resistenza, Resistenti all'Acqua Salata, a Basso Costo di Manutenzione, Lunga Durata

Descrizione

I bitte di ormeggio sono elementi essenziali dell'hardware marittimo progettati per assicurare le navi alle banchine assorbendo e gestendo le immense forze generate dal vento, dalle correnti e dai movimenti delle navi. La Serie HRT di Hongruntong Marine rappresenta l'apice dell'ingegneria dei bitte, integrando metallurgia avanzata, design intelligente e test rigorosi per offrire prestazioni, sicurezza e longevità senza pari negli ambienti portuali e offshore più esigenti.

A differenza dei bitte standard, che sono spesso semplici pezzi fusi o fabbricati, la Serie HRT è una soluzione ingegnerizzata a sistema. Ogni componente, dall'albero centrale alla base di montaggio, è ottimizzato per la massima distribuzione del carico, la resistenza alla corrosione e l'affidabilità operativa.

Caso di Studio: Porto di Rotterdam, Paesi Bassi

Il porto di Rotterdam, uno dei porti marittimi più trafficati e avanzati del mondo, stava riscontrando un'usura prematura e il degrado della superficie sui suoi bitte standard in un terminal che serviva frequentemente grandi navi portacontainer da oltre 18.000 TEU. Il costante carico ad alta tensione e l'esposizione alla salinità del Mare del Nord stavano causando crepe e riducendo il carico di lavoro sicuro (SWL) delle loro attrezzature esistenti.

Hongruntong Marine è stata incaricata di fornire e installare 12 unità di bitte a doppia bitta HRT-8000. Dopo 36 mesi di servizio continuo:

• Manutenzione Zero: I bitte non hanno mostrato segni di affaticamento strutturale o corrosione significativa.

• Maggiore Sicurezza: Il design anti-incaglio ha impedito lo sganciamento delle cime di ormeggio durante un improvviso colpo di vento, un evento critico per la sicurezza.

• Risparmio sui Costi: Il porto ha stimato una riduzione del 60% dei costi di manutenzione previsti in un periodo di 5 anni rispetto ai bitte precedenti. Questo caso sottolinea la capacità della Serie HRT di affrontare sfide operative estreme, offrendo al contempo significativi vantaggi economici.

Snapshot del Caso

Il porto di Shanghai, di fronte all'aumento del traffico di navi portacontainer ultra-grandi, stava riscontrando un'usura prematura e problemi di sicurezza con i suoi bitte esistenti. Dopo essere passati ai bitte a doppia croce progettati su misura da Hongruntong, hanno segnalato zero incidenti di deformazione dei bitte o scivolamento delle cime in un periodo di 12 mesi, nonostante un aumento del 15% delle chiamate di navi. Il team di manutenzione del porto ha anche notato una riduzione del 40% dei costi annuali di ispezione e ritocco grazie al nostro sistema di protezione dalla corrosione superiore.

Specifiche

Caratteristiche del Prodotto

Caratteristica 1: Metallurgia Superiore Produzione Avanzata
I bitte HRT sono forgiati in acciaio a basso tenore di carbonio ad alta resistenza (Grado Q345B o equivalente ASTM A572 Grado 50), seguito da un trattamento termico di normalizzazione. Questo processo affina la struttura del grano, elimina le sollecitazioni interne dalla forgiatura e migliora le proprietà meccaniche, in particolare la tenacità all'urto. Il prodotto finale vanta una resistenza allo snervamento minima di 345 MPa e un'eccezionale resistenza alla frattura fragile, anche in condizioni artiche sotto zero.

• Vs. Prodotto Ordinario: I bitte standard sono spesso realizzati in ghisa di qualità inferiore o fabbricati con piastre di acciaio al carbonio standard (ad esempio, Q235). La ghisa è fragile e può cedere catastroficamente sotto carico d'urto. I bitte in piastra fabbricati possono avere punti deboli nelle saldature, che sono soggetti a cricche da corrosione sotto stress.

• Vantaggio Reale: In un terminal nel nord della Norvegia, dove le temperature scendono a -25°C, i bitte in acciaio fuso ordinari hanno sviluppato micro-fessure. La Serie HRT, con la sua tenacità all'urto superiore, ha funzionato perfettamente, garantendo la sicurezza delle navi senza rischio di cedimento improvviso.

Caratteristica 2: Sistema di Protezione dalla Corrosione (CPS) a Più Strati
Utilizziamo un sistema di protezione completo a 3 fasi:

1. Sabbiatura: La superficie viene pulita secondo lo standard Sa 2.5 per garantire un'adesione perfetta.

2. Zincatura a Caldo: L'intero bitte viene immerso in un bagno di zinco fuso (spessore minimo del rivestimento 85µm), fornendo una protezione catodica che protegge anche le aree graffiate.

3. Sistema di Verniciatura Epossidica-Poliuretanica: Viene applicato un rivestimento finale di vernice di alta qualità per uso marittimo, che offre una resistenza superiore alla degradazione UV e all'abrasione chimica da acqua salata e fuoriuscita di merci.

• Vs. Prodotto Ordinario: I bitte standard possono essere solo verniciati o avere un sottile rivestimento di zinco elettrodepositato. Questo offre una protezione minima, portando a una rapida ruggine, che indebolisce la struttura e aumenta la frequenza di manutenzione.

• Vantaggio Reale: In un terminal di movimentazione di prodotti chimici a Singapore, i vapori corrosivi hanno causato la ruggine dei bitte verniciati entro 6 mesi. I bitte HRT installati 4 anni fa mostrano solo una leggera usura estetica, riducendo drasticamente i tempi di fermo per la riverniciatura e l'ispezione.

Caratteristica 3: Design Geometrico Ottimizzato
Il profilo del corno è progettato con un raggio specifico per evitare la flessione acuta delle cime di ormeggio, prolungando così la loro durata. La barra trasversale e la base sono progettate utilizzando l'analisi agli elementi finiti (FEA) per garantire una distribuzione ottimale delle sollecitazioni, eliminando i punti di concentrazione delle sollecitazioni elevate che portano alla deformazione.

• Vs. Prodotto Ordinario: Molti bitte hanno spigoli vivi o un piccolo raggio sui corni, che possono agire come un tagliente, danneggiando e sfilacciando prematuramente costose cime di ormeggio sintetiche.

• Vantaggio Reale: Un operatore di traghetti che utilizza funi sintetiche ad alte prestazioni ha segnalato un aumento del 30% della durata delle funi dopo essere passato ai bitte HRT, traducendosi in sostanziali risparmi sui costi operativi.

Caratteristica 4: Robusto Montaggio e Rinforzo Interno
La base del bitte è generosamente dimensionata con fori multipli e lavorati con precisione per un fissaggio sicuro. Internamente, il nucleo del bitte è rinforzato con irrigidimenti radiali che trasferiscono il carico in profondità nella struttura della banchina, non solo alle viti superficiali. Questo impedisce al bitte di "oscillare" sotto carichi variabili.

• Vs. Prodotto Ordinario: I bitte economici hanno spesso basi piccole e deboli. Il carico viene trasferito principalmente alle viti di fissaggio, che possono allentarsi nel tempo o causare la scheggiatura e la rottura del substrato in calcestruzzo.

• Vantaggio Reale: Durante l'ormeggio di una grande nave metaniera, un'improvvisa raffica ha creato un carico d'urto massiccio. Mentre un bitte ordinario in una banchina vicina è stato trovato con bulloni allentati, il bitte HRT è rimasto perfettamente stabile, senza danni alla banchina circostante.

Applicazioni

Applicazione 1: Terminali per Navi Portacontainer di Grandi Dimensioni

• Flusso Operativo: Le cime di ormeggio vengono fatte correre dai verricelli della nave ai bitte a terra utilizzando le cime di alaggio. Le cime vengono raddoppiate (schema a otto) sui bitte a doppia bitta. La tensione viene regolata dalla nave.

• Sfide: Carichi estremamente elevati e dinamici, soprattutto durante le "ondate" dai propulsori di prua. Affaticamento da ciclo elevato dovuto ai frequenti arrivi/partenze delle navi.

• Soluzione HRT: La costruzione forgiata e il design ottimizzato FEA resistono a carichi dinamici superiori allo SWL. La resistenza all'affaticamento da ciclo elevato garantisce una lunga durata nonostante l'uso costante.

• Idoneità Ambientale: Il CPS è essenziale per resistere alla costante spruzzatura di acqua salata. L'acciaio ad alta resistenza si comporta in modo coerente dalle alte temperature ambiente del Medio Oriente ai climi più freschi del Nord Europa.

Applicazione 2: Terminali Criogenici GNL

• Flusso Operativo: Simile ai terminali per container, ma con protocolli di sicurezza aggiuntivi. I bitte si trovano spesso in zone in cui è possibile la fuoriuscita criogenica (GNL a -162°C).

• Sfide: Rischio di frattura fragile dei metalli esposti al freddo estremo. Potenziale di fuoriuscita criogenica che schizza sulle apparecchiature.

• Soluzione HRT: L'acciaio normalizzato utilizzato offre un'eccezionale tenacità all'urto a bassa temperatura, prevenendo la frattura fragile. Il CPS rimane aderente e protettivo anche in scenari di shock termico.

• Idoneità Ambientale: Progettato e testato specificamente per il servizio criogenico. I materiali sono certificati per le prestazioni a temperature fino a -60°C.

Applicazione 3: Paratoie di Chiusura a Variazione di Marea

• Flusso Operativo: Le navi sono ormeggiate in attesa dell'apertura delle paratoie o durante i cambiamenti di marea. I bitte sono soggetti a variazioni costanti degli angoli di trazione man mano che la nave sale e scende con il livello dell'acqua.

• Sfide: Carico multidirezionale, cicli di immersione ed esposizione costanti e abrasione dovuta allo spostamento delle funi.

• Soluzione HRT: La protezione dalla corrosione a 360° è fondamentale qui. La geometria liscia e ottimizzata del corno consente di regolare le funi senza inceppamenti o eccessiva abrasione.

• Idoneità Ambientale: La zincatura a caldo completa non è negoziabile in questo ambiente permanentemente umido e abrasivo.

Applicazione 4: Ormeggio Offshore (Piattaforme, Tender)

• Flusso Operativo: Le navi di rifornimento si ormeggiano accanto a piattaforme offshore o tender per trasferire personale e merci. Le condizioni sono spesso difficili e imprevedibili.

• Sfide: Condizioni meteorologiche avverse, movimenti indotti dalle onde elevate e capacità di manutenzione limitate.

• Soluzione HRT: L'estrema durata e i requisiti di manutenzione minimi della Serie HRT la rendono ideale per luoghi remoti. L'affidabilità riduce il rischio di un guasto all'ormeggio, che in un ambiente offshore potrebbe essere catastrofico.

• Idoneità Ambientale: Progettato per resistere all'atmosfera corrosiva offshore e al costante martellamento delle onde.

Perché Scegliere Hongruntong Marine? (4 Ragioni Dettagliate)

Ragione 1: Produzione Ingegneristica e Rigoroso Controllo Qualità
Il nostro vantaggio tecnico deriva da un profondo impegno per l'eccellenza ingegneristica. Il nostro team di ricerca e sviluppo interno utilizza software FEA e CFD all'avanguardia per simulare i carichi e ottimizzare i progetti prima di tagliare qualsiasi metallo. Il processo di produzione è certificato ISO 9001, con controlli di qualità in ogni fase:

• Ispezione dei Materiali: Certificati di prova del mulino per tutte le materie prime.

• Controllo del Processo: Test di penetrazione dei coloranti (DPT) su tutte le saldature critiche, test a ultrasuoni (UT) sui componenti forgiati.

• Verifica Finale: Ogni bitte viene caricato a prova a 1,5 volte il suo SWL prima della spedizione, con un rapporto di prova certificato fornito. Un cliente ha una volta richiesto un test di carico testimoniato; non solo lo abbiamo organizzato, ma abbiamo anche fornito riprese con telecamera ad alta velocità per analizzare il comportamento del bitte sotto stress estremo, che ha confermato una perfetta deformazione elastica e il recupero.

Ragione 2: Personalizzazione Ineguagliabile e Supporto Tecnico

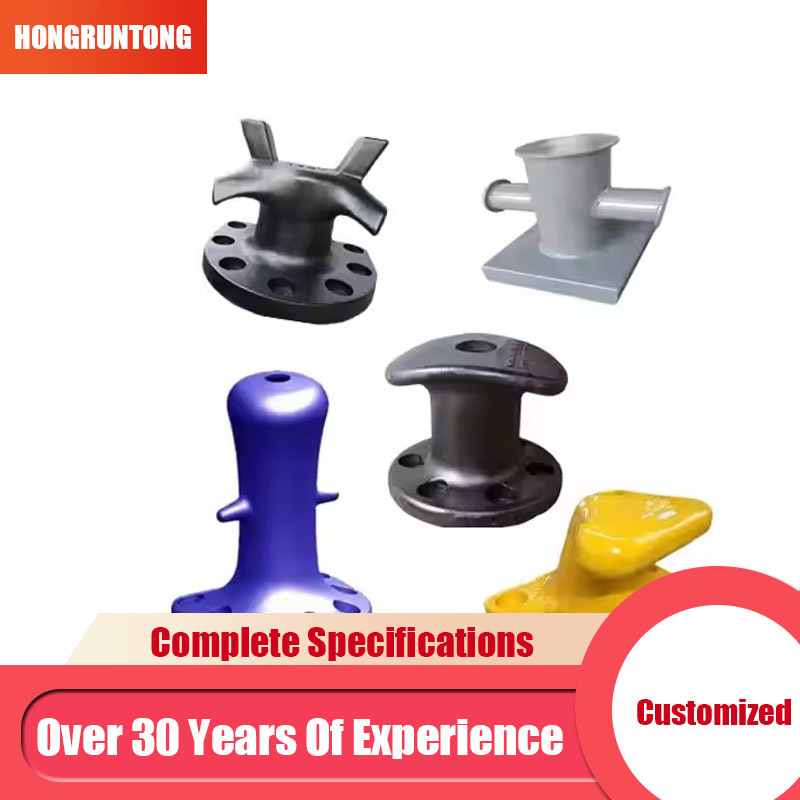

Comprendiamo che non ci sono due progetti identici. Hongruntong offre la completa personalizzazione: diversi tipi (singolo, doppio, tee, rene), dimensioni (SWL da 10T a 500T+), e opzioni di montaggio. Il nostro team di ingegneri fornisce un supporto tecnico completo, tra cui:

• Calcoli del Carico di Fondazione: Forniamo dati di carico dettagliati (verticale, orizzontale, sollevamento) per garantire che i vostri ingegneri civili possano progettare fondazioni appropriate.

• Disegni 2D e 3D: Forniti per l'approvazione e l'integrazione nei piani di progettazione del terminal.

• Consulenza in loco: Disponibile per progetti complessi o critici.

Ragione 3: Track Record Globale Comprovato e Fiducia dei Clienti
I nostri bitte non sono solo prodotti; sono risorse comprovate sul campo. Sono stati specificati e affidati da:

• Autorità Portuali: Shanghai International Port Group, Porto di Rotterdam.

• Giganti dell'Ingegneria: AECOM, Royal HaskoningDHV.

• Cantieri Navali: China State Shipbuilding Corporation (CSSC), Hyundai Heavy Industries.
  Questa convalida del mercato è una testimonianza dell'affidabilità e delle prestazioni dei nostri prodotti. Possiamo fornire ampie referenze e casi di studio da applicazioni simili per darvi completa fiducia.

Ragione 4: Servizio Completo End to End e Post Vendita
Il nostro rapporto con i clienti non si esaurisce alla consegna. Offriamo un pacchetto di servizi olistico:

• Competenza Logistica: Gestiamo l'intera catena di approvvigionamento, dalla fabbrica al cantiere, garantendo consegne puntuali anche per articoli grandi e pesanti. Abbiamo esperienza nel proteggere il carico per il trasporto marittimo per prevenire danni.

• Supervisione dell'Installazione: I nostri ingegneri possono supervisionare l'installazione per garantire che venga eseguita secondo le nostre specifiche, garantendo le prestazioni.

• Supporto Post-Vendita: Forniamo linee guida dettagliate per la manutenzione. Sebbene i nostri bitte richiedano una manutenzione minima, siamo sempre disponibili per una consulenza in caso di problemi. La nostra garanzia copre i difetti dei materiali e della lavorazione per un periodo di 5 anni.

FAQ

Q1: Qual è il tempo di consegna per un bitte standard e uno progettato su misura?

• Risposta: Per i modelli standard nel nostro catalogo, il tempo di consegna tipico è di 6-8 settimane dalla conferma dell'ordine alla spedizione. Ciò include l'approvvigionamento dei materiali, la produzione, i test di qualità e la preparazione della superficie. Per i bitte completamente progettati su misura (ad esempio, una forma unica o uno SWL superiore a 300 tonnellate), il tempo di consegna è in genere di 10-14 settimane per consentire la convalida del progetto aggiuntiva, l'approvvigionamento di materiali speciali e processi di produzione e test più complessi. Fattori come la quantità dell'ordine e le fluttuazioni del mercato delle materie prime possono influire su queste tempistiche, che comunicheremo in modo trasparente al momento dell'ordine.

Q2: Come determino il carico di lavoro sicuro (SWL) e le dimensioni corrette per la mia applicazione?

• Risposta: Lo SWL è determinato dalla trazione del bitte richiesta per la nave più grande che il tuo terminal servirà. Questo viene calcolato in base a fattori come il tonnellaggio di peso morto (DWT) della nave, l'area di resistenza al vento, la corrente e l'esposizione alle onde. Una regola empirica comune è di 100-150 kN di forza di tenuta per linea per le navi di grandi dimensioni, ma questo deve essere progettato. Raccomandiamo vivamente di consultare le linee guida di PIANC o OCIMF. Il nostro team tecnico può assistervi in questo calcolo. È fondamentale scegliere sempre un bitte con uno SWL superiore al carico di linea massimo calcolato e garantire che la fondazione sia progettata per resistere al carico ultimo corrispondente (in genere 2x o 3x SWL).

Q3: Quali sono i requisiti di manutenzione specifici per i bitte della Serie HRT?

• Risposta: Grazie al CPS multistrato, la manutenzione è minima. Raccomandiamo:

  1. Ispezione Visiva Regolare: Trimestralmente, controllare eventuali danni fisici significativi o usura dello strato di vernice.

  2. Ispezione Dettagliata Annuale: Controllare eventuali segni di ruggine, crepe o deformazioni. Prestare particolare attenzione all'interfaccia tra il corno e la base.

  3. Azione di Manutenzione: Se il rivestimento superiore è graffiato fino allo strato di zinco, pulire l'area e ritoccarla con una vernice ricca di zinco. Se la zincatura è danneggiata, deve essere riparata da uno specialista utilizzando la spruzzatura di zinco a freddo. Non saldare o riscaldare mai il bitte senza prima consultarci, poiché ciò può distruggere la zincatura e influire sul trattamento termico dell'acciaio.

  4. Controllare i Bulloni: Annualmente, controllare la tenuta dei bulloni di fondazione.

Q4: I vostri bitte possono essere installati su una parete della banchina esistente e cosa è necessario?

• Risposta: Sì, il retrofit è un'applicazione comune. Il processo prevede:

  1. Sopralluogo: I nostri ingegneri hanno bisogno delle dimensioni esatte e della disposizione dei canali dei bulloni esistenti o dello schema dei vecchi bulloni che devono essere rimossi.

  2. Valutazione della Fondazione: Questo è il passaggio più critico. Il calcestruzzo esistente deve essere ispezionato per garantire che possa gestire i nuovi carichi. Ciò può comportare la carotatura per testare la resistenza del calcestruzzo. Il calcestruzzo debole o scheggiato deve essere riparato o sostituito con malta epossidica ad alta resistenza.

  3. Installazione: Il vecchio bitte viene rimosso. Nuovi bulloni di ancoraggio in acciaio inossidabile ad alta resistenza o zincati a caldo (ad esempio, ASTM A193 B7) vengono inseriti nei canali puliti utilizzando una malta ad alta resistenza, non restringente (ad esempio, a base epossidica). Il nuovo bitte HRT viene quindi abbassato in posizione, allineato e i dadi vengono serrati a un valore specifico che forniamo. È fondamentale utilizzare un appaltatore marittimo professionista esperto in questo lavoro preciso per garantire un'installazione sicura e protetta.
