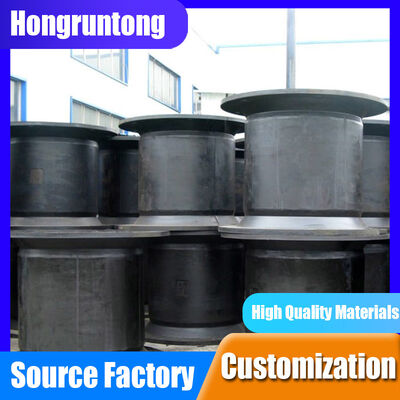

Parabordi in gomma cellulare ad alta assorbimento di energia e bassa forza di reazione, lunga durata

Paracarro in Gomma Cellulare Elevato Assorbimento di Energia Bassa Forza di Reazione Lunga Durata

Descrizione

I paracarri in gomma cellulare rappresentano una delle soluzioni di assorbimento di energia più affidabili e meccanicamente stabili nel campo dell'ingegneria marittima odierna. La loro struttura cellulare circolare e cava consente al corpo del paracolpi di comprimersi uniformemente sotto le forze di attracco, mantenendo al contempo una curva di reazione fluida e prevedibile. Rispetto ai paracolpi di tipo conico o cilindrico, la struttura cellulare distribuisce lo stress in modo più uniforme attorno alla circonferenza, prevenendo un'eccessiva cesoiatura localizzata che potrebbe portare a crepe premature. La geometria assicura un eccellente trasferimento del carico sia al pannello frontale che alla struttura della banchina. Di conseguenza, i paracarri in gomma cellulare sono particolarmente adatti per i porti in cui coerenza, ripetibilità e stabilità della deformazione a lungo termine sono essenziali.

La composizione del materiale è progettata con miscele di gomma naturale e sintetica di grado marino, integrate con agenti anti-invecchiamento, additivi resistenti all'ozono e riempitivi di rinforzo strutturale. Questa formulazione consente al paracolpi di mantenere la sua elasticità dopo migliaia di cicli di compressione in condizioni marine difficili. Anche in caso di esposizione prolungata a spruzzi salini, umidità, radiazioni UV e fluttuazioni di temperatura, la gomma mantiene una durezza stabile e un basso set di compressione permanente. Inoltre, le flange in acciaio integrate del paracolpi, prodotte utilizzando piastre in acciaio ad alta resistenza e protette da rivestimenti resistenti alla corrosione, consentono un fissaggio sicuro al pannello frontale rivolto verso lo scafo e alla parete della banchina.

Caso di Studio

Un grande terminal per merci sfuse in Medio Oriente ha affrontato gravi sfide con il suo precedente sistema di paracolpi. Il porto gestiva navi Capesize e post-Panamax che arrivavano con significative variazioni di velocità di avvicinamento a causa di tempeste di sabbia stagionali e venti trasversali. I paracolpi conici esistenti hanno subito una compressione irregolare e picchi di stress localizzati, con conseguente affaticamento della gomma, fessurazioni e forze di reazione imprevedibili. Il terminal necessitava di una soluzione che offrisse un assorbimento di energia più stabile e una durata superiore in un ambiente marino abrasivo e carico di sabbia.

Hongruntong Marine ha condotto una simulazione completa dell'energia di attracco utilizzando i parametri delle navi, le variazioni di marea e gli inviluppi di velocità di avvicinamento. Gli ingegneri hanno raccomandato una serie di grandi paracolpi in gomma cellulare abbinati a pannelli frontali rinforzati dotati di cuscinetti frontali in UHMW-PE ultra-spessi. Il design cellulare, con il suo comportamento di compressione simmetrico, ha dimostrato una stabilità significativamente migliorata sia in condizioni di attracco normali che fuori centro. Dopo l'installazione, la mappatura in tempo reale della pressione sullo scafo ha rivelato una riduzione del 18% delle forze di reazione di picco e una distribuzione più uniforme della pressione di contatto sullo scafo della nave.

Durante i primi due anni di funzionamento, i paracolpi non hanno mostrato segni di delaminazione della gomma, deformazione della flangia o instabilità della compressione, anche con frequenti abrasioni della sabbia. Le ispezioni di manutenzione hanno riportato una riduzione del 30% dei controlli in loco richiesti e il porto ha registrato zero tempi di inattività imprevisti relativi al sistema di paracolpi. Il progetto ha infine confermato che i paracolpi in gomma cellulare ben progettati possono migliorare sostanzialmente la sicurezza dell'attracco e ridurre i costi di manutenzione in ambienti esigenti per merci sfuse.

Specifiche

Caratteristiche

Curva di reazione stabile e prevedibile
Il corpo cellulare circolare assicura una compressione radiale uniforme sull'intera gamma di deflessione. Ciò porta a un comportamento meccanico eccezionalmente stabile, il che significa che il paracolpi mantiene forze di reazione prevedibili anche in caso di velocità di attracco variabili, contatti angolati o sequenze di compressione ripetute. Per i porti che privilegiano la sicurezza operativa, questa prestazione prevedibile riduce al minimo il rischio di danni allo scafo della nave, sovraccarico della paratia e carico strutturale imprevisto. A differenza di alcuni paracolpi tradizionali, il design cellulare riduce efficacemente le concentrazioni di stress disperdendo il carico simmetricamente, prevenendo l'affaticamento prematuro della gomma.

Elevato assorbimento di energia con pressione ridotta sullo scafo
I paracarri in gomma cellulare raggiungono un rapporto ottimale tra assorbimento di energia e forza di reazione. Ciò garantisce che le navi, comprese le navi di grandi dimensioni, subiscano una pressione minima sullo scafo durante l'attracco. La geometria a corpo largo della cella aumenta l'area di contatto se abbinata a un pannello frontale, con conseguente minore stress localizzato. Questa caratteristica è particolarmente vantaggiosa per le navi con rivestimenti dello scafo sensibili, le navi metaniere con superfici verniciate e le navi da carico alla rinfusa che richiedono inviluppi di attracco controllati.

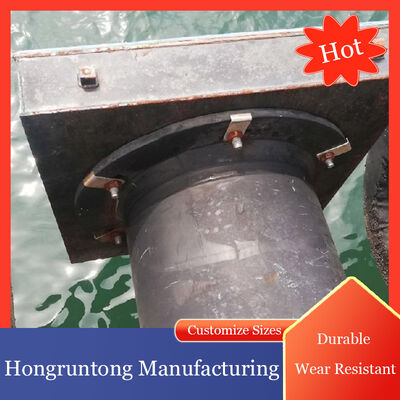

Flangia in acciaio rinforzato per affidabilità strutturale
Le flange in acciaio integrate sono prodotte con tolleranze di planarità precise e acciaio di grado marino ad alta resistenza. Attraverso la vulcanizzazione ottimizzata, la gomma e l'acciaio formano un legame forte e coesivo che impedisce la separazione sotto carichi pesanti. L'analisi agli elementi finiti viene applicata durante la fase di progettazione per verificare la distribuzione delle sollecitazioni sull'anello della flangia, garantendo l'affidabilità a lungo termine sia negli scenari di attracco statici che dinamici. I rivestimenti anticorrosione migliorano ulteriormente la durata in ambienti con elevata salinità e umidità.

Resistenza superiore all'invecchiamento, all'ozono e ai raggi UV
La mescola di gomma è formulata utilizzando additivi antiossidanti e anti-ozono avanzati. Ciò consente al paracolpi di mantenere le sue proprietà meccaniche anche dopo anni di esposizione a forte luce solare, alte temperature o aria ricca di ozono. Il basso set di compressione permanente assicura che il paracolpi mantenga la sua forma e le sue prestazioni di assorbimento di energia per tutta la sua durata, riducendo la necessità di sostituzione o manutenzione frequente.

Applicazioni

Orte ad alto impatto con velocità di avvicinamento fluttuanti
I porti che gestiscono navi che arrivano in condizioni meteorologiche variabili richiedono paracolpi con curve di reazione stabili. I paracolpi cellulari mantengono la coerenza anche a velocità irregolari.

Terminali interessati dalle variazioni di marea
Le strutture con grandi differenze di marea beneficiano dell'uscita di forza prevedibile, che garantisce un attracco più sicuro su un'ampia gamma di condizioni di pescaggio.

Ambienti marini difficili o abrasivi
I luoghi con sabbia, sedimenti in sospensione o forte esposizione ai raggi UV si affidano alla resistenza all'invecchiamento del paracolpi e alla composizione della gomma ottimizzata per l'abrasione.

Perché scegliere Hongruntong Marine

Hongruntong Marine si distingue come fornitore globale di soluzioni di paracolpi ingegnerizzate grazie alle sue capacità integrate di progettazione, produzione, collaudo e ingegneria. L'azienda sviluppa le proprie mescole di gomma, affinando continuamente i rapporti di nero di carbonio, gli agenti di polimerizzazione, gli antiossidanti e i riempitivi di rinforzo per ottenere prestazioni meccaniche eccezionali. Questa capacità di ricerca e sviluppo consente a Hongruntong di personalizzare le formule di gomma per soddisfare le esigenze specifiche di diversi climi e condizioni ambientali.

Ogni paracolpi in gomma cellulare è sottoposto a modellazione agli elementi finiti per verificare il comportamento alla deformazione, la distribuzione della deformazione di taglio e i percorsi di carico della flangia prima della produzione dello stampo. Questo approccio basato sull'ingegneria assicura che ogni modello funzioni in modo affidabile sia in condizioni di attracco standard che estreme. Gli impianti di produzione di Hongruntong utilizzano sistemi di vulcanizzazione automatizzati che controllano con precisione i gradienti di temperatura, i tempi di polimerizzazione e i livelli di pressione. Ciò si traduce in una durezza della gomma costante, integrità strutturale e accuratezza dimensionale in tutti i lotti di produzione.

Il controllo qualità segue le rigorose linee guida PIANC e ISO 17357. Agenzie di ispezione di terze parti, tra cui CCS, ABS e BV, conducono test di testimonianza per resistenza alla trazione, durezza, allungamento, prestazioni di compressione e qualità di adesione. Ogni paracolpi è rintracciabile attraverso un registro di produzione serializzato che documenta la miscelazione delle materie prime, la preparazione delle lastre di gomma, la polimerizzazione dello stampo e le fasi di ispezione finale.

Hongruntong fornisce anche un supporto tecnico completo. I servizi includono calcoli dell'energia di attracco, analisi strutturale della banchina, progettazione di pannelli paracolpi, fabbricazione di strutture in acciaio e guida all'installazione in loco. Per gli aggiornamenti complessi o i terminal di nuova costruzione, l'azienda esegue l'ottimizzazione del layout, le simulazioni di ormeggio e le previsioni di deformazione a lungo termine. L'assistenza post-vendita globale assicura che gli operatori ricevano ispezioni tempestive, raccomandazioni di manutenzione e audit delle prestazioni.

FAQ

Q1: I paracarri in gomma cellulare si deformeranno permanentemente dopo forti impatti?
A: No. La mescola di gomma è progettata con un basso set di compressione, consentendo il pieno recupero elastico all'interno dell'intervallo di compressione nominale.

Q2: I bulloni della flangia del paracolpi possono essere riutilizzati dopo l'installazione?
A: Il riutilizzo non è raccomandato. I bulloni devono essere sostituiti durante le revisioni principali per garantire il precarico corretto e la stabilità strutturale a lungo termine.

Q3: Sono disponibili altezze o diametri dei paracolpi personalizzati?
A: Sì. Hongruntong offre stampi e dimensioni personalizzate per soddisfare specifici requisiti di energia di attracco.

Q4: Come vengono verificate le prestazioni del prodotto prima della spedizione?
A: Ogni paracolpi è sottoposto a test di compressione secondo le linee guida PIANC, insieme a test di durezza, trazione, allungamento e adesione.

Q5: Qual è l'intervallo di ispezione consigliato?
A: In genere ogni 6-12 mesi, a seconda delle condizioni dell'ormeggio, della frequenza delle navi e dell'esposizione ambientale.
