Visualizzazione del prodotto

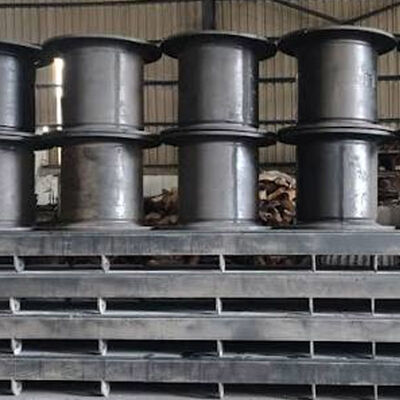

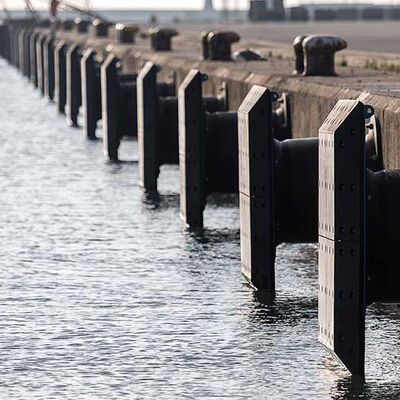

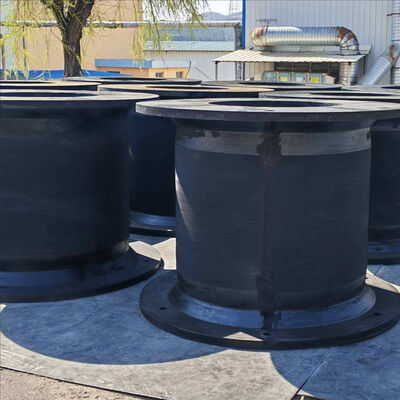

Cell Rubber Fender è un fender marino di tipo compressivo progettato per assorbire l'energia di attracco e controllare la forza di reazione tra le navi e le strutture marine fisse.La sua geometria cilindrica compatta consente al corpo in gomma di subire una compressione assiale controllata quando una nave si avvicina a una parete di banchina, molo, delfino, faccia di ormeggio o altra struttura di supporto.
Il corpo principale è realizzato con gomma di qualità marina appositamente formulata, progettata per alta resistenza, prestazioni durevoli, resistenza all'usura, resistenza alle intemperie e deformazioni ripetute.Il composto di gomma può essere progettato in base all'ambiente operativo previsto, compresa l'esposizione all'acqua salata, all'umidità, alle radiazioni ultraviolette, all'ozono, alle variazioni di temperatura e ai frequenti carichi meccanici.
Studio di caso: molo industriale delle petroliere nel Mediterraneo
Un terminal petrolifero industriale rappresentativo nel Mediterraneo ha richiesto la sostituzione di antiquate attrezzature di protezione degli ormeggi su un molo di carico utilizzato da navi cisterna di medie dimensioni.L'impianto esistente aveva subito un progressivo deterioramento della gomma e l'usura su diverse superfici di contatto, con conseguente incoerenza delle condizioni di contatto tra le navi e gli ormeggi.

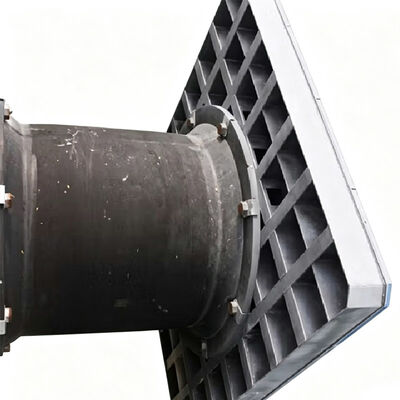

L'arrangiamento Cell Rubber Fender è stato configurato con corpi di gomma rinforzata, componenti di montaggio in acciaio e pannelli di contatto anteriori che incorporano superfici scorrevoli UHMW-PE.La formulazione di gomma è stata selezionata per l'esposizione a lungo termine in mare, mentre i componenti in acciaio esposti sono stati dotati di un'adeguata protezione contro la corrosione per l'ambiente carico di sale.
Specifiche tecniche
| Nome del prodotto |
Fender di gomma a cellule |
| Marchio |
Hongruntong Marine |
| Materiale |
Gomma naturale di alta qualità |
| Forza di reazione |
29-4626KN |
| Assorbimento di energia |
4-6102KNM |
| Durezza |
≤ 82 Riviera A |
| Norme |
PIANC2002, HGT2866-2016 |
| Durata di vita |
15-20 anni |
| Servizio |
OEM o ODM |
| Caratteristiche |
Un disegno forte, robusto e collaudato |
| Applicazione |
Port, Dock, Quay, ecc. |
Dimensioni del modello
| Modello |
H [mm] |
h [mm] |
D1 [mm] |
D2 [mm] |
n-t [mm] |
| CF-C400H |
400 |
25 |
650 |
550 |
30 |
| CF-C500H |
500 |
25 |
650 |
550 |
32 |
| CF-C630H |
630 |
30 |
840 |
700 |
39 |
| CF-C800H |
800 |
30 |
1050 |
900 |
40 |
| CF-C1000H |
1000 |
35 |
1300 |
1100 |
47 |
| CF-C1150H |
1150 |
40 |
1500 |
1300 |
50 |
| CF-C1250H |
1250 |
45 |
1650 |
1450 |
53 |
| CF-C1450H |
1450 |
47 |
1850 |
1650 |
61 |
| CF-C1600H |
1600 |
50 |
2000 |
1800 |
61 |
| CF-C1700H |
1700 |
55 |
2100 |
1900 |
66 |
| CF-C2000H |
2000 |
55 |
2200 |
2000 |
74 |
| CF-C2250H |
2250 |
60 |
2550 |
2300 |
74 |
| CF-C2500H |
2500 |
70 |
2950 |
2700 |
90 |
| CF-C3000H |
3000 |
75 |
3350 |
3150 |
90 |
Caratteristiche chiave
Ingegneria dei materiali per prestazioni elastiche stabili
Il composto di gomma è un componente critico delle prestazioni del parafanghi di gomma a celle perché il materiale deve assorbire ripetutamente energia meccanica senza eccessiva deformazione permanente.La formulazione in gomma fornisce un equilibrio controllato tra elasticità, durezza, resistenza alla trazione, resistenza alle lacrime e resistenza alla stanchezza.
Compressione controllata e trasferimento di carico affidabile
La geometria della cella cilindrica è progettata per fornire una deformazione controllata sottoposta a compressione assiale.il parafango si comprime progressivamente e genera una forza di reazione che contrasta il movimento del recipiente.
Protezione contro la corrosione e accessori marini durevoli
I pannelli in acciaio, le catene, le staffe, i bulloni di ancoraggio, le rondini e altri componenti esposti sono protetti dalla corrosione marina.I componenti in acciaio di supporto possono essere fabbricati e protetti in base ai requisiti del progetto con adeguate preparazioni superficiali e sistemi di rivestimento protettivo.
Configurazione di precisione per la gestione del ciclo di vita a lungo termine
I sistemi Fender in gomma a celle possono essere configurati in base alle dimensioni e alle condizioni strutturali dei singoli posti barca.Questa flessibilità è particolarmente importante durante la ristrutturazione degli ormeggi, quando le posizioni di ancoraggio esistenti e le dimensioni strutturali possono differire dagli impianti di nuova progettazione.
Applicazioni
- Cisterne industriali e banchine di carico:Adatto per ormeggi di petroliere in cui sono importanti una forza di reazione controllata e condizioni di contatto stabili
- Port Dolphins e strutture di attracco indipendenti:Sistemi compatti e strutturalmente coordinati di parafango per delfini e strutture marine simili
- Progetti di riabilitazione e sostituzione degli ormeggi:Configurazioni personalizzate per i porti esistenti e gli impianti marini industriali che richiedono la sostituzione dei parafanghi
Perché scegliere Hongruntong Marine
Più di 30 anni di esperienza nella produzione di prodotti marini
Hongruntong Marine ha più di 30 anni di esperienza nella produzione di prodotti marini e attrezzature marini a base di gomma.Questo background di produzione a lungo termine fornisce una comprensione pratica degli ambienti operativi marini e dei requisiti dei progetti marini internazionali.
Personalizzazione basata sull'ingegneria per singoli posti barca
Ogni ormeggio ha caratteristiche diverse della nave, limitazioni strutturali e requisiti di installazione.Hongruntong Marine coordina le configurazioni di Fender di gomma a cellule con i parametri del progetto tra cui lo spostamento della nave, velocità di attracco, limitazioni strutturali e dimensioni di montaggio esistenti.
Produzione controllata e controllo della qualità
I processi di fabbricazione si concentrano sul mantenimento della coerenza tra i requisiti di ingegneria e i prodotti finiti.configurazione della flange, e precisione di montaggio secondo le specifiche tecniche.
Supporto tecnico integrato e valutazione del ciclo di vita
Hongruntong Marine si avvicina a Cell Rubber Fender come a un sistema completo di protezione marina.e pianificazione di sostituzione per sostenere minori esigenze di manutenzione e un funzionamento a lungo termine conveniente.
Domande frequenti
Come viene determinata la dimensione richiesta del parafango in gomma a cellule?
La dimensione deve essere selezionata in base allo spostamento del veicolo, alla velocità di attracco, all'angolo di attracco, alla compressione disponibile, all'assorbimento di energia richiesto, alla forza di reazione ammissibile, all'intervallo tra i parafanghi,e struttura di supportoLa sola dimensione della nave non è sufficiente per la selezione finale.
Se il dispositivo è equipaggiato con un pannello frontale e una faccia scorrevole UHMW-PE, è possibile acquistare il Fender in gomma a celle?
Un sistema completo può essere configurato con un pannello anteriore in acciaio e una faccia scorrevole UHMW-PE quando il progetto richiede una maggiore distribuzione dell'area di contatto o una riduzione dell'attrito durante il movimento della nave.
Come proteggere i componenti in acciaio dalla corrosione marina?
Le flange, i pannelli, le staffe, le catene e i componenti di ancoraggio in acciaio devono essere protetti da corrosione adeguatamente all'esposizione prevista in mare.Le specifiche di rivestimento o di materiale possono essere selezionate in base all'esposizione all'acqua di mare, condizioni atmosferiche e esigenze di manutenzione.
Quale ispezione è raccomandata dopo l'installazione?
L'ispezione deve verificare la deformazione della gomma, le crepe o i tagli superficiali, l'abrasione anormale, l'allineamento del pannello anteriore, l'usura UHMW-PE, lo stato del bullone di ancoraggio, la catena e il supporto,e corrosione dei componenti in acciaio esposti.
La Hongruntong Marine può fornire prove e documentazione tecnica specifiche del progetto?
Le prove e la documentazione specifiche del progetto possono essere organizzate in base alle specifiche tecniche concordate e ai requisiti applicabili del progetto.dati relativi al materiale, documenti di ispezione, risultati dei test, disegni e informazioni sull'imballaggio.
