Parabordi per Rimorchiatori Eccellenti Prestazioni di Ammortizzazione Gomma di Grado Marino Qualità Certificata

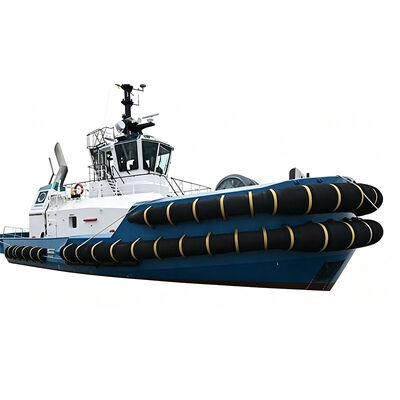

I parabordi per rimorchiatori sono componenti in gomma marina ingegnerizzati progettati per fornire una protezione controllata ai rimorchiatori durante le operazioni di movimentazione navi, rimorchio, scorta, spinta, ormeggio, disormeggio e posizionamento di attrezzature galleggianti. Il sistema è installato nelle aree di contatto designate dello scafo del rimorchiatore e funziona come un'interfaccia meccanica flessibile tra il rimorchiatore e un'altra nave o struttura marina.
In condizioni operative normali, il parabordo è soggetto a compressione, impatto, attrito, taglio e carichi ciclici ripetuti. Il suo scopo ingegneristico è quello di assorbire e distribuire le forze di contatto prima che raggiungano la struttura dello scafo in acciaio, riducendo al contempo la pressione concentrata trasferita alla nave contattata. Questa funzione è particolarmente importante per i rimorchiatori perché il contatto nave-nave è spesso una parte intenzionale della manovra piuttosto che un evento anomalo.
Caso di Studio: Parabordi per Rimorchiatori per una Flotta di Rimorchio in un Porto Fluviale in Brasile
Un operatore di un porto fluviale in Brasile manteneva una flotta di rimorchiatori convenzionali da 1.900 CV utilizzati per assistere portarinfuse e chiatte fluviali lungo un trafficato terminal merci interno. Uno dei rimorchiatori da 310 tonnellate era assegnato principalmente alla movimentazione di chiatte e alla manovra di navi portarinfuse. Poiché il terminal operava continuamente durante tutto l'anno, il rimorchiatore eseguiva un elevato numero di cicli di spinta e rimorchio ogni settimana.
La disposizione dei parabordi esistente della nave era in servizio da un periodo prolungato e mostrava un'usura significativa intorno alle spalle di prua e alle aree di contatto laterale. Il problema più evidente era l'abrasione irregolare causata dal contatto ripetuto con chiatte in acciaio durante il posizionamento a bassa velocità. La superficie del parabordo era diventata più sottile in diverse aree di alto contatto, mentre altre sezioni avevano subito un'usura considerevolmente minore.
L'operatore desiderava migliorare la coerenza della disposizione dei parabordi senza apportare modifiche sostanziali alla struttura dello scafo del rimorchiatore. Il progetto si è quindi concentrato sulla sostituzione dei componenti usurati con una configurazione compatibile con i punti di montaggio esistenti, migliorando al contempo la distribuzione dell'area di contatto.
Specifiche
| Luogo di Origine |
Cina |
| Nome del Marchio |
Hongruntong Marine |
| Nome del Prodotto |
Parabordi per Rimorchiatori |
| Materiale |
Gomma Naturale di Alta Qualità |
| Garanzia |
3 Anni |
| Standard |
PIANC2002, HGT2866-2016 |
| Resistenza alla Trazione |
≥16 MPA |
| Durezza |
≤82 Shore A |
| Durata |
15-20 Anni |
| Servizio |
OEM o ODM |
| Colore |
Requisiti del Cliente |
| Applicazione |
Rimorchiatore, Imbarcazione da Lavoro ecc. |
Dimensioni Tecniche
| D*d |
E |
A max |
B max |
C |
M |
F |
L |
| 250*125 |
190 |
200 |
570 |
500 |
75 |
300 |
2-13 metri in una sezione o uniti per una lunghezza maggiore |
| 300*150 |
225 |
225 |
600 |
700 |
75 |
350 |
|
| 380*190 |
280 |
225 |
650 |
800 |
100 |
400 |
|
| 400*200 |
300 |
250 |
670 |
800 |
100 |
400 |
|
| 450*225 |
350 |
250 |
700 |
850 |
100 |
400 |
|
| 480*240 |
350 |
250 |
700 |
850 |
100 |
400 |
|
| 500*250 |
375 |
280 |
730 |
900 |
100 |
400 |
|
| 540*270 |
375 |
280 |
730 |
900 |
100 |
400 |
|
| 600*300 |
450 |
300 |
800 |
900 |
125 |
500 |
|
| 700*350 |
500 |
350 |
870 |
950 |
125 |
500 |
|
| 800*400 |
600 |
350 |
930 |
1000 |
125 |
500 |
|
| 900*450 |
675 |
350 |
1000 |
1100 |
150 |
500 |
|
Caratteristiche Principali
Profilo Abbinato con Precisione per Protezione di Prua e Spalle
Le regioni di prua e delle spalle di un rimorchiatore possono subire condizioni di contatto diverse rispetto alle sezioni laterali centrali. Durante le operazioni di spinta, il rimorchiatore può avvicinarsi a una nave con un angolo, causando il contatto alla spalla di prua prima che la forza venga distribuita lungo il lato. Il profilo del parabordo deve quindi adattarsi alla geometria di contatto mutevole senza creare uno stress localizzato eccessivo.
I parabordi per rimorchiatori possono essere prodotti con dimensioni e profili adatti a queste specifiche sezioni dello scafo. La geometria della sezione trasversale determina l'area di contatto disponibile e controlla come la gomma si deforma all'aumentare del carico. Un profilo correttamente abbinato può conformarsi alla superficie dello scafo contattata mantenendo uno spessore di materiale sufficiente per un funzionamento ripetuto.
Forza di Reazione e Pressione di Contatto Controllate
Il parabordo deve assorbire l'energia di contatto senza generare una forza di reazione eccessiva. Questi due requisiti sono strettamente correlati alla durezza della gomma, alle dimensioni del profilo, alle caratteristiche di compressione e allo spazio di deformazione disponibile.
Quando il parabordo viene compresso, la sua forza di reazione aumenta in base al grado di deformazione. Un profilo adeguato consente alla gomma di deformarsi progressivamente nell'intervallo operativo previsto. Questa risposta controllata aiuta a distribuire il carico di contatto anziché trasferire una forza brusca direttamente sullo scafo del rimorchiatore.
Resistenza alla Fatica per Cicli Operativi ad Alta Frequenza
Un rimorchiatore che opera in un porto commerciale può subire migliaia di cicli di contatto durante la sua vita lavorativa. Ogni ciclo provoca una deformazione all'interno del corpo in gomma, seguita da un recupero parziale o completo. La deformazione ripetuta crea stress da fatica che devono essere considerati durante la selezione del materiale e del profilo.
Il composto di gomma viene selezionato per mantenere le sue caratteristiche funzionali attraverso carichi meccanici ripetuti. Anche la corretta vulcanizzazione e la produzione controllata sono importanti poiché la coerenza del materiale interno influisce sul comportamento alla fatica.
Resistenza agli Agenti Atmosferici e all'Acqua di Mare per Esposizione Marina a Lungo Termine
I parabordi per rimorchiatori rimangono esposti all'ambiente esterno per tutta la loro vita utile. A differenza dei componenti meccanici protetti, sono regolarmente esposti all'acqua di mare, alla pioggia, alla luce solare, ai depositi salini, ai cambiamenti di temperatura e alla contaminazione meccanica.
Il composto di gomma può essere selezionato per fornire resistenza agli stress ambientali marini comuni. La resistenza agli agenti atmosferici aiuta a ridurre il deterioramento causato dall'esposizione prolungata ai raggi ultravioletti, mentre le proprietà del materiale adeguate supportano l'elasticità continua in condizioni esterne.
Applicazioni
- Porti Fluviali e Terminali di Vie d'Acqua Interne: I rimorchiatori fluviali operano frequentemente in canali di navigazione ristretti dove la spinta e la movimentazione di chiatte richiedono contatti fisici ripetuti.
- Terminali di Merci Sfuse e Merci Generali: I rimorchiatori che supportano terminali di merci sfuse e merci generali assistono frequentemente grandi navi durante l'ormeggio e la partenza.
- Riparazione Navale e Rinnovamento Flotte: I rimorchiatori più vecchi richiedono spesso la sostituzione dei parabordi mantenendo le loro strutture dello scafo e di montaggio originali.
Perché Scegliere Hongruntong Marine
- Lunga Esperienza di Produzione: Oltre 30 anni di esperienza produttiva al servizio di applicazioni marine e industriali.
- Ingegneria Personalizzata: Lavoriamo da disegni della nave, dimensioni di installazione o misurazioni fornite dal cliente per progetti compatibili.
- Ispezione di Produzione e Controllo delle Specifiche: Controllo qualità completo che include controlli dimensionali e ispezioni relative ai materiali.
- Fornitura Coordinata per la Manutenzione della Flotta: Supporto per l'approvvigionamento organizzato della flotta con chiara identificazione delle specifiche per diverse navi.
Domande Frequenti
1. I parabordi per rimorchiatori possono essere forniti in profili diversi per diverse posizioni dello scafo?
Sì. Diverse aree dello scafo possono richiedere profili o dimensioni della gomma diversi perché la direzione del contatto e lo spazio di installazione disponibile possono variare. Le sezioni di prua, spalle, poppa e fianchi possono essere ingegnerizzate separatamente quando necessario, mantenendo la compatibilità con l'intero sistema di protezione.
2. Quali informazioni devono essere fornite quando si richiede un preventivo?
Le informazioni utili includono il tipo di rimorchiatore, le dimensioni, lo spostamento, il profilo del parabordo richiesto, le lunghezze delle singole sezioni, la quantità, la durezza della gomma se specificata, le dimensioni di montaggio e i requisiti di consegna. Disegni esistenti o fotografie con misurazioni accurate possono migliorare significativamente la valutazione tecnica per i progetti di sostituzione.
3. I parabordi per rimorchiatori sono adatti per spingere ripetutamente contro chiatte in acciaio?
Sì. Possono essere progettati per compressione ripetuta e contatto scorrevole con chiatte in acciaio. Per queste applicazioni, la specifica della gomma dovrebbe porre particolare enfasi sulla resistenza all'abrasione, sulle prestazioni di fatica, sull'area di contatto e sulle caratteristiche di deformazione, poiché il movimento laterale ripetuto può generare un'usura superficiale sostanziale.
4. Il sistema di parabordi può essere sostituito senza modificare lo scafo del rimorchiatore?
In molti progetti di sostituzione, i nuovi parabordi possono essere prodotti per adattarsi al sistema di montaggio esistente, riducendo al minimo le modifiche allo scafo. Tuttavia, la struttura di supporto esistente dovrebbe essere ispezionata prima della sostituzione, poiché corrosione, deformazione, punti di fissaggio danneggiati o modifiche strutturali possono influire sull'installazione.
5. Cosa dovrebbe essere controllato durante un'ispezione dei parabordi?
L'ispezione dovrebbe includere abrasione superficiale, crepe, tagli, deformazioni anomale, cambiamenti permanenti del profilo, rinforzi esposti se applicabile, condizioni di fissaggio e spazi tra sezioni adiacenti. Le aree soggette a contatti frequenti dovrebbero ricevere particolare attenzione. La frequenza di ispezione dovrebbe riflettere l'intensità operativa del rimorchiatore e le condizioni ambientali.
