Parafango in gomma a rulli Elevato assorbimento di energia Basso attrito Lunga durata
I parabordi a rulli sono parabordi marini meccanici e componenti di guida delle navi sviluppati per applicazioni in cui le navi richiedono sia protezione dagli urti che movimento direzionale controllato contro strutture marine fisse.
Descrizione

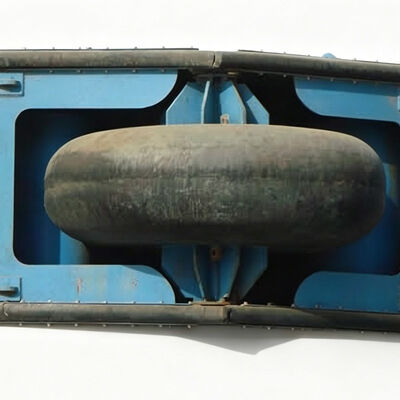

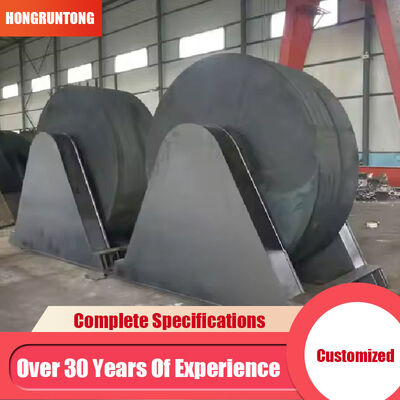

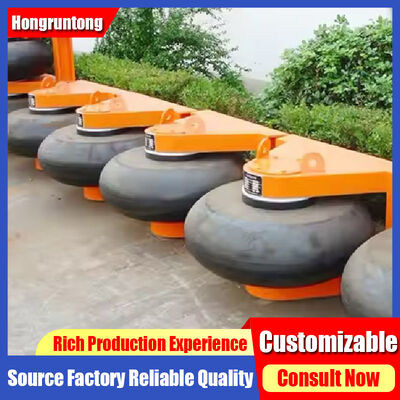

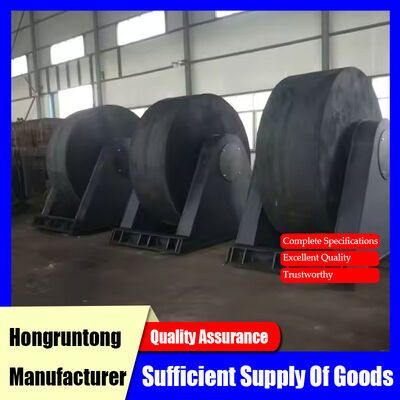

A differenza dei tradizionali sistemi di parafanghi fissi che assorbono principalmente l'energia di contatto attraverso la compressione della gomma, un parafango a rulli incorpora un rullo cilindrico in gomma montato su un albero in acciaio e una struttura di supporto. Quando lo scafo dell'imbarcazione entra in contatto con il rullo, il corpo cilindrico ruota attorno al proprio asse, consentendo di convertire il movimento relativo dell'imbarcazione in un movimento di rollio controllato. Questo principio di funzionamento riduce l'attrito radente sull'interfaccia di contatto trasferendo al tempo stesso il carico applicato attraverso il rullo, l'albero, il sistema di cuscinetti e il telaio di supporto nella struttura protetta.
Il corpo del rullo è generalmente realizzato in gomma marina ad alta resistenza formulata per fornire deformazione elastica, resistenza all'abrasione, resistenza alla fatica e durabilità ambientale. La mescola di gomma deve mantenere proprietà meccaniche adeguate sotto ripetute compressioni e rotazioni pur rimanendo in grado di funzionare in condizioni di esposizione marina esterna, spruzzi di acqua di mare, umidità, radiazioni ultraviolette e variazioni di temperatura.
L'albero interno fornisce il supporto rotazionale primario per il rullo e trasferisce le forze meccaniche verso la struttura di supporto. A seconda della configurazione del sistema, vengono incorporati componenti di cuscinetti o boccole per mantenere la rotazione controllata e ridurre la resistenza meccanica. Il telaio di supporto è progettato per mantenere la posizione del rullo in caso di contatto ripetuto con la nave e distribuire i carichi risultanti sulla parete della banchina, sulla struttura della banchina, sulla parete della chiusa, sulla struttura di guida o su altre infrastrutture di supporto.
Caso di studio: installazione di parafanghi a rulli per un impianto di riparazione di navi portarinfuse da 52.000 DWT in Corea del Sud
Un importante impianto di riparazione navale sulla costa meridionale della Corea del Sud gestisce diversi bacini di carenaggio per navi commerciali, tra cui navi portarinfuse, navi portacontainer e grandi navi mercantili multiuso. Uno degli ingressi del bacino di carenaggio veniva spesso utilizzato da navi comprese tra 40.000 e 60.000 DWT. Il sistema di protezione esistente era costituito principalmente da elementi fissi in gomma, ma la squadra operativa ha osservato un notevole attrito quando le navi entravano in contatto obliquamente con la struttura di ingresso.
Il cantiere ha avviato un progetto di miglioramento incentrato sulla riduzione dell'attrito pur mantenendo un'adeguata protezione dagli urti. Per le sezioni ad alto contatto dell'ingresso è stato selezionato un sistema Roller Fender. La valutazione ingegneristica ha considerato le dimensioni delle navi più grandi regolarmente servite, lo spazio di montaggio disponibile, la velocità di avvicinamento della nave, l'altezza di contatto e la direzione prevista del movimento relativo.
Il sistema selezionato utilizzava rulli cilindrici in gomma per carichi pesanti supportati da alberi in acciaio e staffe strutturali rinforzate. L'installazione è stata completata progressivamente lungo le sezioni ad alto contatto dell'imbocco della banchina. Dopo il fissaggio meccanico è stata controllata la rotazione libera di ogni rullo e i punti di connessione sono stati ispezionati prima della messa in servizio regolare.
La prima prova operativa ha coinvolto una nave portarinfuse di circa 52.000 DWT. Quando lo scafo entrava in contatto con i Roller Fender, i rulli cilindrici ruotavano in risposta al movimento longitudinale della nave. Il contatto è stato più progressivo rispetto alla precedente disposizione stazionaria e la nave si è spostata attraverso l'ingresso senza la pronunciata interazione di scorrimento osservata in precedenza.
Dopo la prova iniziale, il sistema è stato monitorato durante molteplici operazioni di attracco. L'ispezione ha dimostrato che le superfici dei rulli presentavano un contatto distribuito anziché un'abrasione persistente in un unico punto stazionario. Il cantiere navale ha inoltre riferito che la disposizione dei rulli forniva un percorso di contatto più prevedibile durante deviazioni laterali minori nell'allineamento della nave.
Caratteristiche
Rullo in gomma ad alta resistenza con deformazione controllata
Il rullo in gomma è progettato per resistere a carichi meccanici ripetuti mantenendo una deformazione elastica controllata. Durante il contatto con la nave, il corpo in gomma si comprime in base al carico applicato e alla geometria di contatto, creando un'interfaccia deformabile tra lo scafo e la struttura di supporto. Questa deformazione distribuisce la forza di contatto su un'area appropriata e impedisce il trasferimento diretto dell'intero carico d'impatto su una connessione strutturale rigida.
Albero di rotazione e struttura di trasferimento del carico
L'albero è responsabile del supporto del rullo e del trasferimento delle forze operative nel telaio di supporto. Durante il contatto, la nave applica una combinazione di forze radiali e tangenziali al rullo di gomma. Queste forze vengono trasmesse attraverso il corpo in gomma verso l'albero e successivamente ai cuscinetti, alle staffe e al collegamento strutturale.
Attrito ridotto grazie al contatto volvente
Una delle principali funzioni ingegneristiche di un Roller Fender è ridurre l'attrito generato quando un'imbarcazione si muove lungo una struttura protetta. Il rullo rotante modifica questa interazione consentendo all'elemento di contatto di ruotare in risposta al movimento dell'imbarcazione. Invece di affidarsi interamente alla deformazione per scorrimento, il rullo segue il movimento relativo dello scafo attraverso la rotazione.
Configurazione strutturale adattabile per le infrastrutture marine
I sistemi Roller Fender possono essere configurati per diverse strutture marine regolando le dimensioni dei rulli, l'orientamento di montaggio, la spaziatura e la geometria del telaio di supporto. Questa adattabilità consente di applicare lo stesso principio di funzionamento di base alle pareti dei bacini di carenaggio, alle strutture delle chiuse, agli angoli delle banchine, ai sistemi di guida delle navi e ad altri luoghi con spazio limitato.
Domande frequenti
Quali fattori dovrebbero essere considerati quando si seleziona il diametro e la lunghezza di un parafango a rulli?
I fattori principali includono lo spostamento della nave, la geometria dello scafo, l'altezza di contatto, la velocità di avvicinamento, l'angolo di contatto, la frequenza prevista di contatto, lo spazio disponibile per l'installazione e la capacità della struttura di supporto. Il diametro del rullo influenza la geometria del contatto e l'intervallo di deformazione disponibile, mentre la lunghezza del rullo determina l'effettiva area di contatto.
I Roller Fender possono funzionare continuamente in acqua di mare e in ambienti marini all'aperto?
I parabordi a rulli possono essere progettati per l'esposizione marina, ma la mescola di gomma e i componenti metallici devono essere selezionati in base alle condizioni ambientali effettive. La gomma deve avere un'adeguata resistenza all'abrasione, agli agenti atmosferici e alle ripetute deformazioni meccaniche. I componenti in acciaio richiedono un'adeguata protezione dalla corrosione se esposti a spruzzi di acqua di mare, umidità o condizioni atmosferiche.
Come vengono normalmente ispezionate le condizioni di servizio di un Roller Fender?
L'ispezione dovrebbe riguardare il rullo di gomma, l'albero, il sistema di cuscinetti o boccole, il telaio strutturale, i collegamenti di ancoraggio e il rivestimento protettivo. Il rullo deve ruotare senza resistenza anomala, rumore eccessivo o disallineamento visibile. La superficie in gomma deve essere controllata per individuare eventuali crepe, abrasioni anomale, tagli o deformazioni permanenti.
I parabordi a rulli possono essere personalizzati per un bacino di carenaggio o una struttura di chiusura esistente?
SÌ. Le configurazioni personalizzate sono comunemente richieste per i progetti di retrofit perché le strutture esistenti possono avere dimensioni fisse e spazio di installazione limitato. Prima della produzione è necessario verificare la superficie di montaggio disponibile, le posizioni degli ancoraggi, la capacità strutturale, l'elevazione dei rulli richiesta e l'involucro di contatto con la nave.
Quali informazioni dovrebbero essere fornite per un preventivo tecnico di Roller Fenders?
Le informazioni tecniche utili includono il tipo di imbarcazione e la DWT approssimativa, le dimensioni dell'imbarcazione ove disponibili, la velocità di attracco o di transito prevista, la direzione di contatto, la posizione di installazione, le dimensioni dei rulli richieste se già specificate, il numero di unità, l'orientamento di montaggio e i disegni strutturali disponibili.
