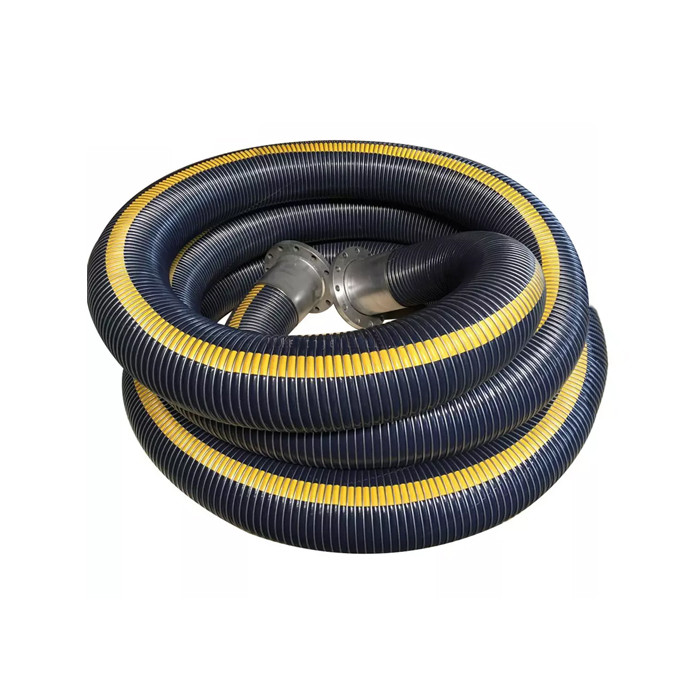

Tubo flessibile 21Bar ad alta pressione flessibile dello STS di specifiche EN13766 per il trasferimento dell'olio
Descrizione
Il tubo flessibile composito bianco di Multi-LNG STS è progettato specialmente per uso offshore nei termini approssimativi, quale la nave - - manovre delle navi dove il LNG ad una temperatura di -164°C sarà scaricato. Il tubo flessibile composito dello STS può essere utilizzato nelle operazioni differenti come parallelamente e nello scaricare del tandem. Questi tubi flessibili sono inoltre adatti come ritraccia del vapore congiuntamente ad altri sistemi di trasferimento come le armi di caricamento ed i sistemi di conduttura flessibili.
I tubi flessibili dello STS sono certificati da parecchie società di classe come DNV-GL, Bureau Veritas (BV) e l'ufficio di trasporto americano (ABS) secondo en 1474-II ed en 12434. Questi tubi flessibili sono pronti ad essere utilizzato in en 1474-III hanno certificato i sistemi intorno al mondo. Un programma di prova esteso con TNO e Shell e gli anni multipli di esperienza operativa ha provato che i tubi flessibili compositi bianchi di Multi-LNG STS sono affidabili. Accanto a quello è inoltre sicuro da utilizzare in tutto il genere di termini dinamici compreso la nave offshore di LNG - - le operazioni di trasferimento della nave.
Specifiche
| Nome di prodotto |
Tubo flessibile 21Bar ad alta pressione flessibile dello STS di specifiche EN13766 per il trasferimento dell'olio |
| Marca commerciale |
DockFender |
| Number di modello |
DF-ST10IN |
| Materiale |
PTFE di alto livello |
| Norma |
EN13765/EN13766 |
| Fattore di sicurezza |
6:1 |
| Elaborazione del servizio |
Modanatura |
| Prestazione |
Resistenza invecchiante, resistenza di ozono, resistenza di olio |
| Colore |
Tutto il colore è GIUSTO |
| Formato di disegno |
Disponibile secondo progettazione nella produzione |
| Pacchetto |
Borsa della Interno-plastica; Esterno - pallet standard, caso di legno o come vostra richiesta |
| Uso |
Multi-Scopo-terminali, rampe del RO/RO, terminali della nave di passeggero, chiatta |
| Servizio |
Servizio caldo e rapido di risposta fornito dal gruppo professionale di esportazione l'esperienza di molti anni di trattamento delle esportazioni negli Stati Uniti, Europa, in Australia ed altri paesi. |
| Modello |
Dimensioni |
Pressione di esercizio |
Fattore di sicurezza |
Raggio di piegamento |
Peso |
Lunghezza |
| Composito |
[millimetro] |
[pollice] |
[barra] |
[PSI] |
[chilogrammo] |
[m.] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4» |
16 |
230 |
6:1 |
125 |
1,3 |
40 |
| DF-CH40 |
40 |
11/2» |
16 |
230 |
6:1 |
140 |
1,5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2,5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3,3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6,8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9,2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13,2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note: Le varie dimensioni possono essere personalizzate secondo i requisiti. |
Caratteristiche
1. Pienamente compatibile con EN13765 & 13766.
2. raggio di piegamento molto flessibile e piccolo.
3. resistenza chimica dell'olio.
4. l'accoppiamento HDG/inossidabile/flangia facoltativo.
Applicazioni
●Nave--nave e nave--riva
●Trasferimento bulk di LNG
●LNG che bunkering
●Inoltre adatto a ritracce del vapore
●Petroliera
Vantaggi
Assemblee di tubo flessibile
dovuto il trasporto spesso pericoloso lo ha usato è raccomandato che il tubo flessibile composito dovrebbe essere utilizzato soltanto con i montaggi correttamente fissi. I tubi flessibili compositi misura normalmente con il metodo montato cavo o dalla piegatura esterna. Tutti i tubi flessibili hanno un 6 - 1 fattore di sicurezza.
Prova
Tutte le assemblee di tubo flessibile devono essere pressione provata idrostaticamente ad uno e mezzo volte che il massimo ha raccomandato la pressione di esercizio e che provato elettricamente per confermare la continuità per:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, 8031:2009 DI ISO DELL'EN, ISO 1402 DELL'EN

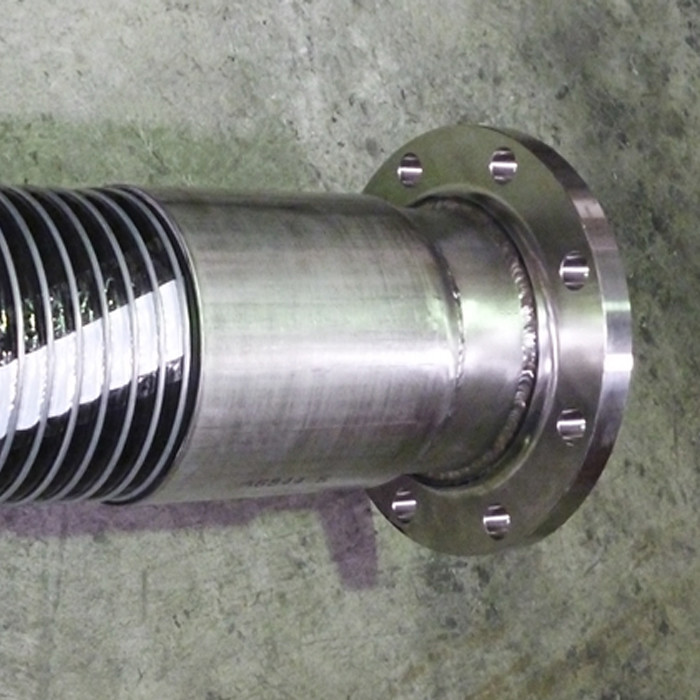

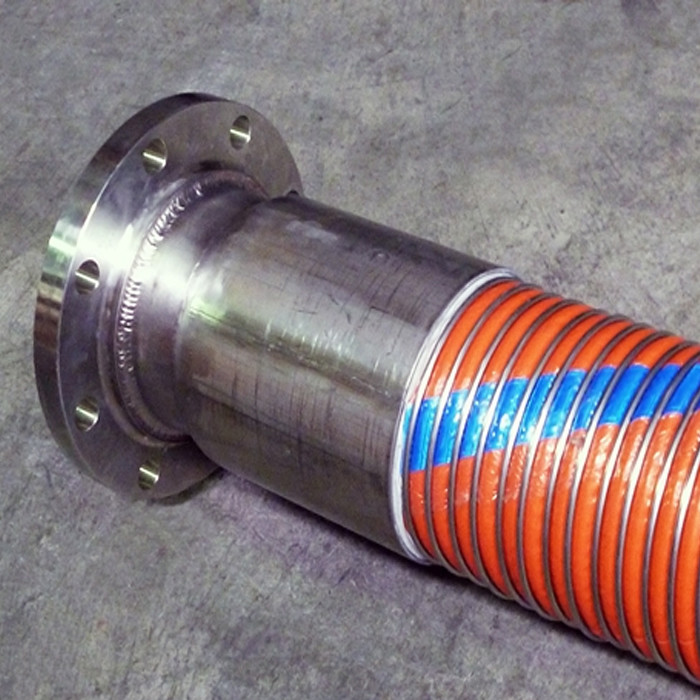

Montaggi
Una vasta gamma di montaggi possono essere assicurati quali i Camlocks, montaggi avvitati, flangia ecc.
Montaggi materiali - inossidabile, di alluminio, su ordinazione.
