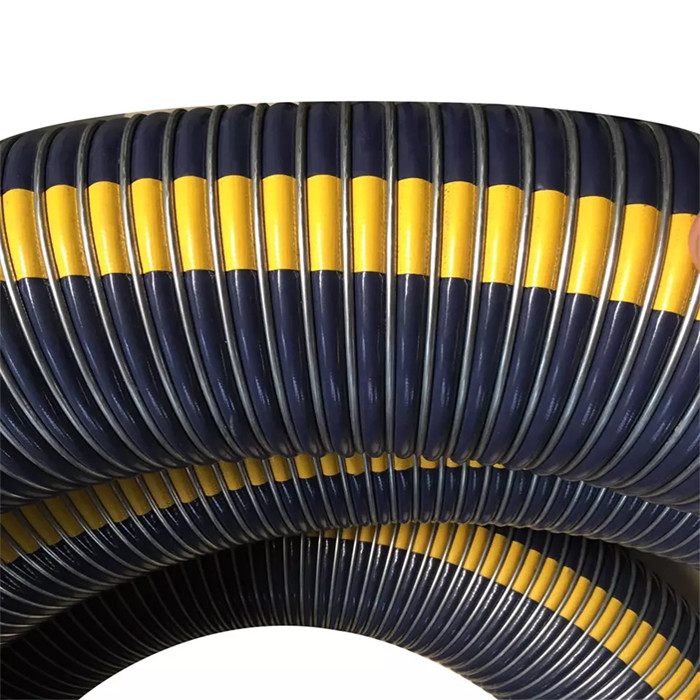

Il tubo flessibile ad alta pressione EN13766 dell'olio dello STS ha certificato il filo di acciaio composito flessibile del tubo flessibile
Descrizione
I sistemi affidabili di trasferimento sono un elemento chiave nella tecnologia di galleggiamento di sviluppo di LNG. il tubo flessibile Multi-composito dello STS può risultare essere una soluzione affidabile e redditizia. TNO, l'organismo di ricerca olandese del contratto, ha eseguito un esteso programma di prova sul tubo flessibile multi-composito di Gutteling B.V. per la nave - - trasferimenti della nave (STS) LNG. Ha provocato la qualificazione del tubo flessibile nell'accordo a EN1474-part 2.
Il tubo flessibile composito dello STS è il primo prodotto che è stato qualificato conformemente a questa nuova norma internazionalmente accettata. Il programma di prova è stato eseguito in stretta collaborazione con Gutteling B.V., EXMAR e DNV. Ha messo a fuoco sul comportamento di flusso e meccanico alle condizioni di gestione ambientali e criogeniche. Al di sopra del EN1474-requirements, un programma di prova multilivelli è eseguito, più campioni sono provati e le combinazioni più estreme del carico si applicano. Lo scopo era di fornire un insieme di dati che permette alla qualificazione del sistema di trasferimento conformemente a EN1474-part 3.
Specifiche
| Materiale |
PTFE, filo di acciaio galvanizzato, PVC ha ricoperto il panno del poliestere |
| Nome di prodotto |
Il tubo flessibile ad alta pressione EN13766 dell'olio dello STS ha certificato l'acciaio composito flessibile Wirer del tubo flessibile |
| Dimensione |
DF-CH80 |
| Cavo interno |
Acciaio inossidabile 316 |
| Rivestimento |
Poliammide |
| Carcassa |
Tessuti della poliammide, film di poliestere |
| Cavo esterno |
Acciaio inossidabile 316 |
| Pressione di esercizio |
10 barre - 21 barra |
| Lunghezza massima |
40 metri |
| Campione |
Disponibile |
| Termine di consegna |
Normalmente 3-5 giorni |
| Modello |
Dimensioni |
Pressione di esercizio |
Fattore di sicurezza |
Raggio di piegamento |
Peso |
Lunghezza |
| Composito |
[millimetro] |
[pollice] |
[barra] |
[PSI] |
[chilogrammo] |
[m.] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4» |
16 |
230 |
6:1 |
125 |
1,3 |
40 |
| DF-CH40 |
40 |
11/2» |
16 |
230 |
6:1 |
140 |
1,5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2,5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3,3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6,8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9,2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13,2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note: Le varie dimensioni possono essere personalizzate secondo i requisiti. |
Caratteristiche
1. Pienamente compatibile con EN13765 & 13766.
2. raggio di piegamento molto flessibile e piccolo.
3. resistenza chimica dell'olio.
4. l'accoppiamento HDG/inossidabile/flangia facoltativo.
Applicazioni
●Nave--nave e nave--riva
●Trasferimento bulk di LNG
●LNG che bunkering
●Inoltre adatto a ritracce del vapore
●Petroliera
Vantaggi

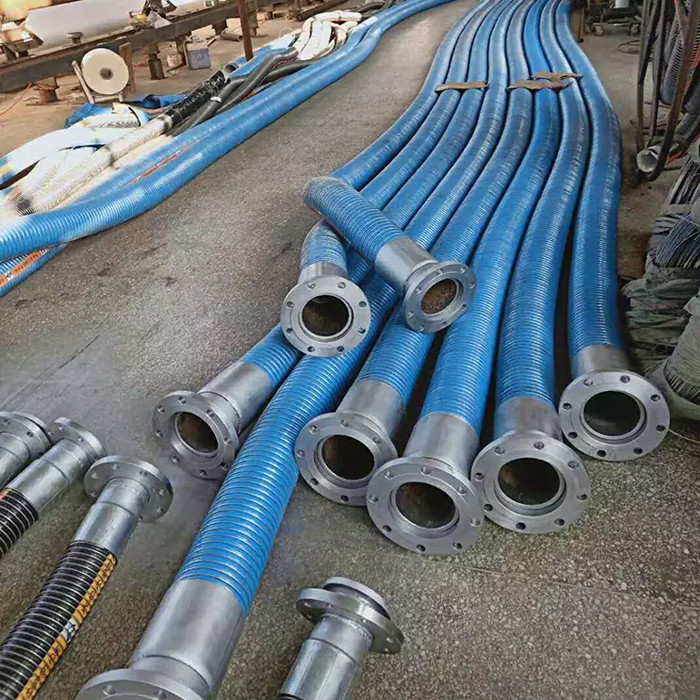

Assemblee di tubo flessibile
dovuto il trasporto spesso pericoloso lo ha usato è raccomandato che il tubo flessibile composito dovrebbe essere utilizzato soltanto con i montaggi correttamente fissi. I tubi flessibili compositi misura normalmente con il metodo montato cavo o dalla piegatura esterna. Tutti i tubi flessibili hanno un 6 - 1 fattore di sicurezza.
Prova
Tutte le assemblee di tubo flessibile devono essere pressione provata idrostaticamente ad uno e mezzo volte che il massimo ha raccomandato la pressione di esercizio e che provato elettricamente per confermare la continuità per:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, 8031:2009 DI ISO DELL'EN, ISO 1402 DELL'EN

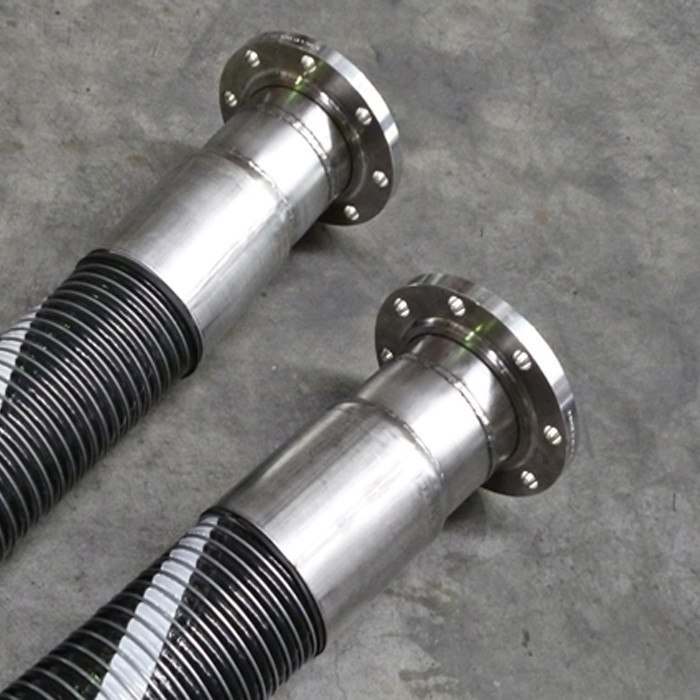

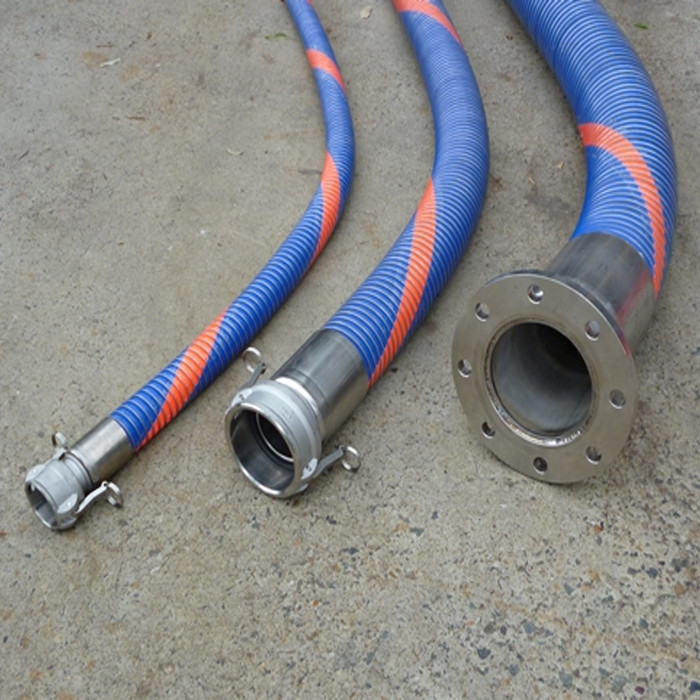

Montaggi
Una vasta gamma di montaggi possono essere assicurati quali i Camlocks, montaggi avvitati, flangia ecc.
Montaggi materiali - inossidabile, di alluminio, su ordinazione.
